概述：

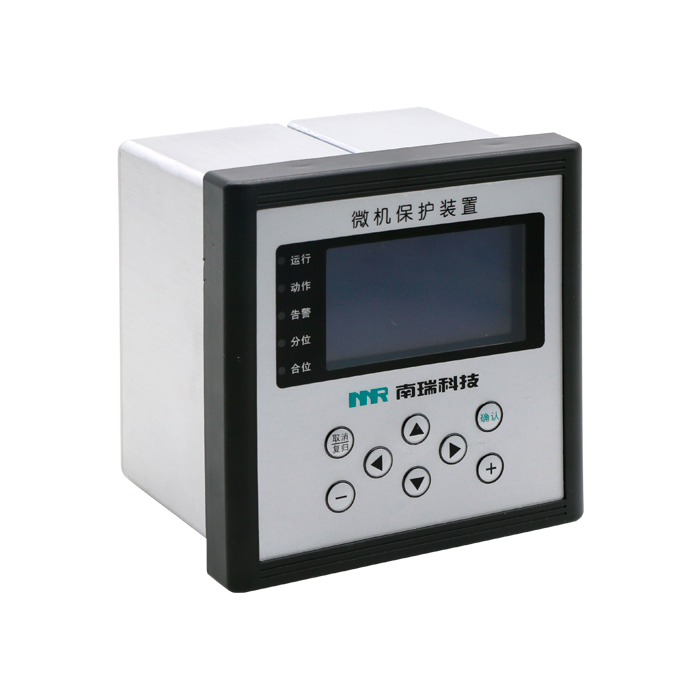

SNR－300系列微機保護測控裝置體積小，專用于固體環網柜、充氣柜、是以電流電壓保為基本配置的數字式保護單元，測量和保護共用一組保護互感器，具有很高的性價比。適用35kV以下各種電壓等級間隔單元的保護測控，具各完善的保護、測量、控制、備用電源白投及通信監視功能，為變電站、發電廠、高低壓配電廠及廠用電系統的保護與控制提供了完整的解決方案，可有利地保高低壓電網及廠用電系統的安全穩定運行?？梢院推渌Ｗo、自動化設備一起，通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可以就地安裝于高低壓開關柜。
型號劃分：
| 系列 | 型號 | 名稱 | 應用范圍 | |
| SNR300 | SNR-310L | 電流型保護測控裝置 | 線路、分段、變壓器、母聯、電容器 | |
| SNR-310Y | 電壓型保護測控裝置 | |||
保護裝置配置表：
功能配置 | SNR310L | SNR310Y |
電流測量通道 | 3相+lo | |
電壓測量通道 | 3相+Uo | |
開關量輸入 | 8路無源開關量 | |
開關量輸出 | 4路 | |
通訊接口 RS485 | 選配 | |
電流速斷保護 | √ | |
限時速斷保護 | √ | |
過電流保護 | √ | |
反時限過電流保護 | √ | |
*過負荷保護 | √ | |
零序過電保護 | √ | |
非電量保護 | √ | |
*CT斷線自檢 | √ | |
過電壓保護 | √ | |
低電壓保護 | √ | |
零序過壓保護 | √ | |
*PT斷線保護 | √ | |
